Mastanhänger
Mobiler Funkstandort mit 17 m Kurbelmast, Stromversorgung und Beleuchtung
Einleitung: Hoch hinaus für bessere Verbindung
„Wenn der Empfang versagt, bringt unser Mastanhänger das Signal zurück.“
Wenn keine Antenne weit genug reicht oder kein hoher Standort verfügbar ist, kommt der Mastanhänger von Notfunk Deutschland e. V. zum Einsatz. Er ist unsere mobile Plattform für temporäre Funkstandorte – mit einem ausfahrbaren 17 m Kurbelmast, integrierter Stromverteilung und LED-Beleuchtung.
Ob bei Katastrophenlagen, Veranstaltungen oder Übungen: Der Mastanhänger ermöglicht stabile Funkverbindungen auch dort, wo Infrastruktur fehlt oder ausgefallen ist – schnell, flexibel und autark.
Inhaltsverzeichnis
Was ist der Mastanhänger?

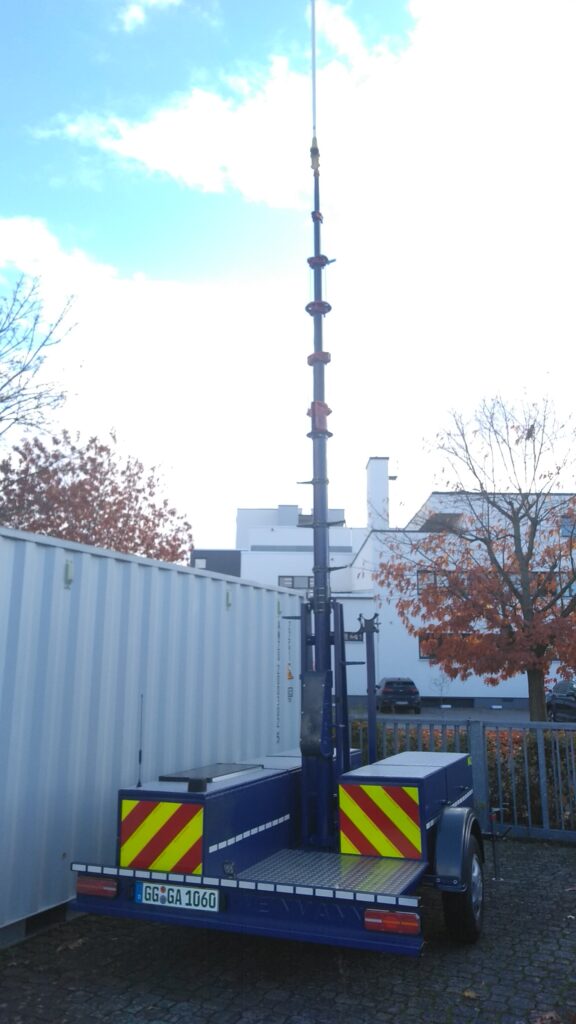

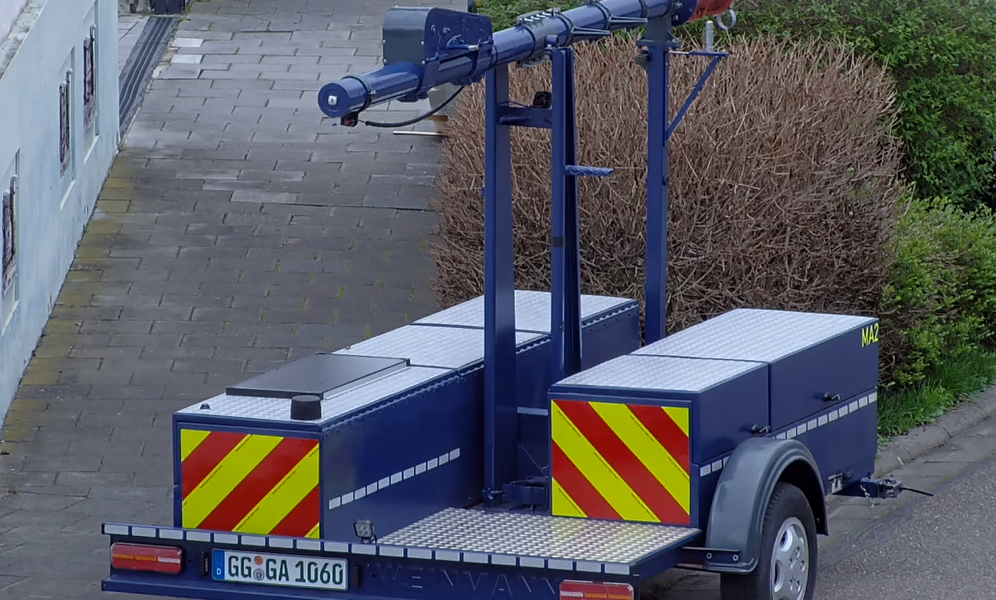

Der Mastanhänger ist eine mobile, multifunktionale Einheit von Notfunk Deutschland e. V., die zur Errichtung temporärer Funkstandorte dient. Im Mittelpunkt steht ein 17 m hoher Geroh-Kurbelmast, der verschiedene Antennen in optimale Funkhöhe bringt – unabhängig vom Gelände oder Gebäuden.
Zusätzlich verfügt der Anhänger über:
- wetterfeste Stromversorgung
- HF- und Stromverkabelung
- LED-Flutlicht für Nachtbetrieb
- Sicherheitsmaterial für Verkehr und Standortsicherung
Er kann sowohl alleinstehend als auch in Kombination mit anderen Einheiten (z. B. MF-2) genutzt werden.
Technische Ausstattung
Mast & Antennentechnik
| Komponente | Spezifikation |
|---|---|
| Mast | 17 m Geroh-Kurbelmast, manuell ausfahrbar |
| Antennen | für 2 m, 70 cm und TETRA (wechselbar & modular) |
| HF-Kabel | 2× 20 m H155 auf Trommel |
| Spannmaterial | für Mast- und Antennensicherung |
Der Mast lässt sich sicher von einer Person bedienen und ist mit verschiedenen Antennentypen kombinierbar – für Linkfunk, Relaisbetrieb oder Überbrückung größerer Distanzen.
Verkabelung & Stromanschlüsse
| Komponente | Beschreibung |
|---|---|
| 230 V Kabeltrommel | 20 m Standardausführung |
| 70 m 230 V Kabeltrommel | IP68, nach DIN 49442/43 und DIN VDE 0620 |
| Weitere 230 V Kabellängen | IP68 geschützt, DIN-konform |
| Stromverteiler | IP68, Mehrfachausgänge |
Alle Stromkomponenten sind spritzwassergeschützt und für den Außeneinsatz auch unter schwierigen Bedingungen geeignet – ob im Wald, auf Asphalt oder in überschwemmten Bereichen.
Licht & Sicherheit
| Ausstattung | Details |
|---|---|
| LED-Scheinwerfer 1× | 200 W / 230 V – Hauptbeleuchtung |
| LED-Scheinwerfer 2× | je 100 W / 230 V – Zusatzbeleuchtung |
| Verkehrskegel | 8 kleine & 4 große, klappbar, reflektierend |
Die integrierte Beleuchtung sorgt für optimale Sicht bei Dunkelheit, während die Verkehrskegel zur Absicherung des Einsatzortes dienen – insbesondere bei Einsatz an Straßen oder öffentlichen Plätzen.
Einsatzmöglichkeiten in der Praxis
Der Mastanhänger ist ein universelles Einsatzmittel, z. B. für:
- temporäre Funkrelais in topografisch schwierigen Regionen
- Linkfunkstrecken bei unterbrochener Kommunikation
- Verstärkung mobiler Einheiten bei Großveranstaltungen
- Aufbau temporärer Kommunikationszentren
- Beleuchtung & Stromversorgung bei nächtlichen Lagen
Praxisbeispiel:
Bei einer mehrtägigen Übung im Mittelgebirge stellte der Mastanhänger eine stabile Funkbrücke zwischen zwei Tälern her – über 20 km. Zusätzlich wurde Beleuchtung für eine Notunterkunft bereitgestellt.
Energieversorgung
Der Anhänger verfügt über ein eigenes Notstromaggregat (NEA) und eine 12 V / 185 Ah Batterie, wodurch auch längere Einsätze autark möglich sind.
Vorteile:
- Unabhängigkeit vom öffentlichen Stromnetz
- kombinierbar mit anderen Stromquellen (MF-2, LIma etc.)
- wetterfeste Stromverteilung (IP68)
- sichere Spannungsversorgung für Funk- & Beleuchtungstechnik
Fazit: Reichweite auf Knopfdruck
Der Mastanhänger bringt höchste Flexibilität in der Kommunikation – unabhängig vom Standort, Gelände oder Netzverfügbarkeit. Mit seinem 17 m hohen Mast, der vielseitigen Stromtechnik und robuster Ausrüstung ist er ein unverzichtbarer Teil der technischen Ausrüstung von Notfunk Deutschland e. V.
Egal ob Notfall, Großschadenslage oder Übung – der Mastanhänger schafft Verbindung, Sicht und Versorgung.
FAQ – Häufige Fragen zum Mastanhänger
Wie lange dauert der Aufbau des Masts?
→ Ca. 20–30 Minuten, je nach Gelände und Erfahrung.
Ist der Mast auch bei Wind nutzbar?
→ Ja, mit Spannmaterial sicher bis ca. Windstärke 5.
Welche Antennen können verwendet werden?
→ Standardmäßig 2 m, 70 cm und TETRA – aufrüstbar nach Bedarf.
Kann man den Anhänger mit der MF-2 verbinden?
→ Ja – z. B. zur Erhöhung der Funkreichweite und Stromverteilung.
Wie lange reicht die Batterie?
→ Für Funk & Licht mehrere Stunden – danach über NEA oder externe Einspeisung verlängerbar.
Wer darf den Mastanhänger bedienen?
→ Nur geschulte Vereinsmitglieder nach Einweisung.
Darf der Anhänger bei Veranstaltungen genutzt werden?
→ Ja, z. B. zur Absicherung großer Flächen oder für Öffentlichkeitsarbeit.
